カードリーダー利用などでリアルなWindows機も必要になることもあり、Dell Inspiron 3593も使っています。（一応、デルアンバサダーです）

最近、電源ケーブルを挿しても充電されなかったり、すぐにケーブルが抜けるようになってしまいました。スカスカな状態です。最初はACアダプタの断線かなと思ったのですが、ACアダプタを交換しても事象が変わらず、ノートPC側のパワージャック部分の破損と判明しました。

今回は、パワージャックを交換してみます。なお、部品調達や交換は少し技術と度胸が必要です。自信の無い場合はパソコン修理屋さんに持ち込むことをお勧めします。

交換前の様子

Dell Inspiron 3593
電源ケーブルがスカスカになりました
本体側が破損した模様です
部品調達して修理をしようと思います pic.twitter.com/w3fzbr1YSy

— 中小企業様を応援🎉TakTools（中小企業診断士・安全確保支援士・ITコーディネータ・MBA） (@TakTools) March 26, 2024

パワージャックとは

ACアダプタを差し込む部分をパワージャックと呼ぶようです。以下は交換済の写真となっています。

Amazonでパワージャックをポチりました。

こんなパーツです。

差し込み部分が見えます。黒い丸のパーツが見えますが、ここが重要です。

Inspiron を分解します

背面のネジを片っ端から外して分解します

ネジを外した部分でテープで止めておくと、紛失と場所どこだっけ？というのを防げます

背面を外す前に、ドライブを外しておきましょう

バッテリーのコネクタを外します

一応、バッテリーのコネクタを外しておきました

パワージャックを外します

パワージャック付近はこのようになっていました

ネジを３個外します

コネクタ部分と、パワージャックを固定していたネジを外します。

パワージャックを交換して完了です。バッテリーコネクタを元に戻しておくこともお忘れなく。

パワージャック比較

左が今回交換したパワージャック、右がスカスカなパワージャック。違いがわかるでしょうか。

真ん中の黒いパーツがなくなってますね。割れてどこかにいってしまったようです。

交換後の様子

少し体調が悪いので、午前中病院へ
発熱はしていないので、薬を貰って様子見になりました

病院から帰宅すると、ノートパソコン(Dell Inspiron 3593)の電源部分のパーツが届いていたので、分解修理しました

無事に完了です
・電源入力部分の真ん中が破損
・所要時間は40分くらい… pic.twitter.com/TfaqODdvCy

— 中小企業様を応援🎉TakTools（中小企業診断士・安全確保支援士・ITコーディネータ・MBA） (@TakTools) March 28, 2024

まとめ

無事交換完了です。所要時間は40分くらいでした。
Dell ノートパソコンは割と多い事象のようです。
パワージャックは2000円以内くらいで手に入りますが、購入の際は、十分調べた上で判断してください。

以上、パワージャックの交換でした。

オーナーズマニュアル

以下にバッテリの取り外し方が記載されています。DELLは非常に良いですね。

https://www.dell.com/support/manuals/ja-jp/latitude-12-7280-laptop/latitude_7280_ownersmanual/バッテリの取り外し

分解のようす

裏面のネジを外してぱかっと開きます。

取り外したバッテリは若干ふくらんでいました。

左上の注意書き（英語）には、「もし変な匂いがしたらすぐに電源を切ってね」と書かれていました。変な匂いがしてる時点で結構まずい状況ですね。。。

無事に４セルへ交換完了です。

交換完了後の具合

バッテリ交換後、残り稼働時間が１９時間くらいに表示されたということでした。使い方にもよりますが、稼働時間が伸びると助かりますね。

Hyper-Vのライブマイグレーションを確認したかっただけなのですが長期戦になっています。。。

Win10(20H2)/MacBook Pro(Late 2012)にHyper-Vを追加し、Windows 2019 serverを構築する

Windows 10(20H2)化したMacBook Pro(Late 2012)は主に、RPAの実験くんとして活用しています。Hyper-Vのライブマイグレーションを試したいなとふと思ってしまったので、どうしたら良いか考えてみます。

www.taktools.net

2021.05.27

環境

今回のDell Inspiron 3593は、Windows 10 Pro、メモリ8GB、SSD 256B(残り40GB）という状態です。

使用したのは、SAMSUNG SSD980 M.2です。m.2の外付けケースは手持ちが無かったので合わせて購入しました（ディスク移行時に必ず必要になります）。

箱を開封すると、少し大きめのガムサイズくらいのSSDが入っています。

ディスクコピー

今回もEaseUS Disk Copy を使いました。

コピー前の状態はこんな感じです。ディスク０からディスク１へコピーしました。

コピーが完了したらOSシャットダウンしてSSD交換作業に入ります。

SSD交換

サポートマニュアルを参考に、ガシガシ開封していきます。ネジとか無くさないように注意しましょう。

Inspiron 3593のサポート | すべてのリソースを検索 | Dell 日本

製品の問題をトラブルシューティングするための記事、マニュアル、サポート リソースをご確認ください。パーソナライズされたサポートの推奨事項を確認するには、サービス タグを入力してください。

www.dell.com

裏蓋を外すと内部にアクセスができます。左下にHDDの場所が見えますがついてませんね。2.5inchのHDDが入りそうです。手持ちで使えそうなものが無かったので今回は見送りますが、余っているものがあれば付けておくのも良いかと思います。

メモリスロットも１個空いてます。ここも手持ちが無かったので増やしませんでしたが、増やしておくと良いかと思います。

SSD交換前に、バッテリを必ず外しておきましょう。点線で囲った部分がコネクタです。

いよいよSSDの部分になります。外すネジは２本です。

SSDを取り外した状態です。上の256GBは非常に小さいですね。

SSDを交換した後は、逆の手順で組み立てます。

追記　2022/09/27 (Tue) 12:09:26

追記：爪や真ん中のネジ穴の部分が干渉して、ぴたっとプレートが入らないというご相談をTwitterで頂きました。再度分解して確認したところ、爪や真ん中のネジ穴はそのままでした。2箇所の黒ネジで保持するイメージです。プレートをぎゅっと押さえつけるとSSDが破損する可能性もありますのでご注意ください。

まとめ

無事に入れ替えたSSDで起動しました。うまく起動しない場合は、セーフブートやBIOSの確認などを行ってみてください。

コピー後は、修復ディスクの領域などがこまごましていましたが、すっきり整理しました。

これでようやくHyper-Vのライブマイグレーションが試せそうです。その前にドメイン構築が必要ですが、なんとか時間を作ってやってみようと思います。

MacBook Pro(Late 2012)をWindows 10(20H2)にする

出番が無くなっているMacBook Pro (Late 2012)を最新のWindows 10にする内容です。Windows 10 更新時の「0xc1900201」は"PortableOperatingSystem"を試してみるがポイントでした。

www.taktools.net

2021.03.02

ディスクコピー

作業前の状態

作業前のmacbook proの状況はこんな感じです。Hyper-Vを構築するとなると、ゲストOS用の容量が足らないので、SSDを入れ替えます。480GBでも少ないんですけどね。

ディスクコピー

EaseUS Disk Copy Proを使って128GBを480GBへコピーします。”セクターバイセクター方式コピー”でコピーしました。

ディスクコピーが終了後、macbookを分解してSSDを入れ替えました。SSD入れ替え手順はiFixitが大変助かります。

MacBook Pro 13インチ Retina Display Late 2012のヘルプ: 自分で修理する方法を学ぶ

2.5GHzデュアルコアIntel Core i5プロセッサ（Turbo Boost使用時最大3.1GHz）、3MB共有三次キャッシュ

jp.ifixit.com

Hyper-Vを構築します

設定 – アプリを開きます。

右上のプログラムと機能を選択します。

Windowsの機能の有効化にて、Hyper-Vにチェックを入れます。

OKを押すとHyper-Vの追加が始まります。

Hyper-V構築後は、Windows server 2019評価版のisoファイルをダウンロードして、ゲストOSを作成して完了です。

まとめ

という事で、簡単にHyper-V環境が構築できました。MacBook Pro(Late 2012)は、ほぼ10年前のPCなのに、普通にWindows 10が動作してHyper-Vも動作するという何とも不思議な感覚です。

次回は、Dell Inspiron 15 3593のSSDを換装後、Hyper-VにWindows serverをインストールしてみたいと思います。

そこで、出番が無くなっているMacBook Pro (Late 2012)を最新のWindows 10にして、そこでハードディスク修復を試すことにしました。

という事で、あんまり役に立たない記事になります。

作業前の状態

作業前のmacbookの状態は以下のような構成でした。もともと内蔵128GBでしたがSSD480GBに換装しています。optionキーを押しながら起動し、OSを切り替えていました。

さっそく外付けSSDでWin10を起動しアップデートしようとすると、外付けSSDではダメとアップデーターに怒られました（0xc1900201）。仕方ないので、外付けのSSDを内蔵SSDと入れ替えてみます。

外付けSSDをばらす

星形のドライバーが必要なので、箱を探してきました。頭のインデックスは破損してないようです。

簡単に128GB SSDを取り出せました。

MacBook Proをばらす

手順は以下のサイトを参考にさせて頂きました。直接リンクだとnot foundになってしまいましたので、サイトから「MacBook Pro 13インチ Retina Display Late 2012 SSDの交換」を検索してみてください。

iFixit: 自由な修理マニュアル

iFixitは様々な製品の修理を助け合うためのグローバルなコミュニティです。デバイスの修理を通してこの世界をより良くしてきましょう。アンサーフォーラムで専門家のユーザーと協力して問題解決したり、修理ガイドを作成して世界に発信してください。お（続きを読む）

jp.ifixit.com

本体も星形のネジなので通常のドライバでは分解は厳しいです。

Windows 10 の最新バージョンへの更新

無事に内蔵SSDとして起動したのでWindows 10を最新バージョン(20H2)に更新します。

しばらくすると、やっぱり外付けじゃ駄目と怒られました。せっかく内蔵にしたのに。。

【0xc1900201】Windows10更新アシスタントの問題発生

エラーコードで調べてみると、フォーラムに情報がありました。

https://answers.microsoft.com/ja-jp/windows/forum/all/0xc1900201windows10更新ア/7bc5b4b0-474e-4aa2-9199-cabdd6e42e85

HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Control
"PortableOperatingSystem"

の値を0にするようにとのこと。regeditで該当の値を修正し、再起動。

その後、再度20H2へのアップデートを行なってみると、無事に先に進む事ができました。

まとめ

Windows 10 更新時の「0xc1900201」はとりあえず”PortableOperatingSystem”を試してみるがポイントでした。ひょっとしたら内臓にしなくても良かったのかもしれませんが、結果的にSSD 480GBの摘出に成功したので、何かの用途に使いたいと思います。

これで時間が掛かっても困らないPCが用意できました。引き続き1TBのハードディスクの修復に挑戦したいと思います。

はじめに

MacBook Pro (13-inch, 2018, Four Thunderbolt 3 Ports)で、macOS Big Sur を使っています。

何気なく11.1のアップデートを実行したら、OSが起動しなくなり、対処完了まで数時間掛かったというお話です。

OSアップデート前には必ずTime machineでバックアップを採取しましょう！

これはまずいと思ったら、躊躇せずにAppleサポートに連絡をしましょう！

“今すぐアップデート”を押しただけなのに

ある日の朝、macOS Big Sur 11.1アップデート 11.1の通知が来ていました。前回のセキュリティチェックデーでTime Machineバックアップを採取していたので、まあ良いかと思って「今すぐアップデート」をクリック。

再起動して画面を見ていると、

えっ。なんか来た。

「アップデートのインストール中にエラーが起きました。やり直すか、別の起動ディスクを選択してください。」というメッセージです。

「やり直す」を押してみましたが、やはり途中で同じメッセージが表示されました。

“macOS復旧”で起動

macOS を再インストールする方法(https://support.apple.com/ja-jp/HT204904)　を参考に切り分け・確認を進めます。再インストールじゃなくて、普通に戻りたいだけなのですが。。。

⌘(Command)+RでmacOS復旧で起動します。（寒いのではんてんを着てます）

とりあえず再インストールしたら大丈夫かな。くらいの感じで進めてます。

進捗が進んでいますが。。。

「インストールの準備中にエラーが起きました。このアプリケーションをもう一度実行してください。」というメッセージが。うーん。。

“その他の macOS のインストールオプション”を試す

「Intel 搭載の Mac では、「option + command + R」キーを起動時に使い、お使いの Mac と互換性があるうちでいちばん新しい macOS にアップグレードできます。」という事なので、やってみます。

そうですよねえ。Catalinaになりますね。BigSurに上書きって大丈夫なの？と思いつつ、先に進めてみます。

不本意ではありますが、同意します。

あれ。ディスクが見えてません。どうするか。。。

再び”macOS復旧”で起動

諦めてTime Machineから復元してみます。

復元元、復元先を選んで。と思ったら、復元先のディスクパスワードが突破できませんでした（謎）。パスワードは合ってると思うのですが。

Appleサポートに連絡

これはまずいという事でAppleサポートに連絡。同じような切り分けを紹介されたのち、optionでディスク選択し、起動してみましょうという事に。

これでとりあえずログインまで戻る事が出来ました。

まあとりあえずこれで仕事が出来ると思いましたが、再起動時に起動ディスクを選択しないと駄目になったのと、あと、管理者ユーザで入っているのに、カギが外せないという謎事象が発生しているのを発見。

正しいアカウント、パスワードを入力しても、間違ってるよ風にプルプル震えました。

改めてAppleサポートに別事象として対応してもらった結果、再度アップデートをやってみましょう。これで駄目だったら開発にエスカレーションしますとのこと。あらら。

という訳で、また失敗したら嫌だなあと思いつつ、今すぐアップデートを実行しました。

実行前にTime Machineで最新の状態は取得しました。（戻せない可能性もありましたが）

しばらく進捗がごにょごにょして、１時間くらい経過したでしょうか。

無事アップデートが完了しました。カギが開かない問題も解決しています。

何だったのでしょうかね。

2020/12/22 追記 ロックが解除出来なくなる件は、SMCリセットが必要とのことでした。該当された人は実行してみてください。

macOS Big Sur 11.1へアップグレードしたApple T2チップ搭載のMacで、システム環境設定のロックが解除できなくなる不具合。 | AAPL Ch\. (applech2.com)

まとめ

OSアップデート前には必ずTime machineでバックアップを採取しましょう！

これはまずいと思ったら、躊躇せずにAppleサポートに連絡をしましょう！

「OSは常に最新のものを使いましょう。」という意味では、すぐにアップデートするしか無いのですが、やはりバックアップは直前のものを必ず取得しないと駄目ですね。今回はTime Machineからの復旧は使えませんでしたが、気持ち的に少し安心感があります。あと、Appleサポートさんは丁寧に対応してもらえますので、駄目だと思ったらすぐに連絡しましょう。

現状確認

さっそくログオンして、現状確認を行います。

形式番号、および、CPUから、2015年秋冬モデルっぽいという事がわかりました。

パフォーマンスの測定

パフォーマンスの測定を行なってみます。”Windowsエクスペリエンスインデックス”はWindows 10では隠し機能になっちゃったんですね。という訳で、winsat formal　をコマンドかPowerShellから実行してデータを採取します。

Winsatを実行した結果は以下のフォルダに作成されます。formal.Assessmentのファイルを利用します。

C:\Windows\Performance\WinSAT\DataStore\（日付）.Formal.Assessment.WinSAT

PowerShell の場合は採取後に以下のコマンドで表示できます。

Get-CimInstance Win32_WinSat

ここでは、winsat viewerのサイト（https://webmarks.info/ja/）を利用しました。

プロセッサ（8.4）に比べると、メモリ（5.9）、ハードディスク（5.9）のスコアが低いですね。

メモリ増設とハードディスクをSSDへ換装してスピードを速くする方向でいきます。

グラフィックスは強化のしようが無いのでおいておきます。

SSD交換

今回使用したSSDはTranscendの480GBのモデルです。あと、ハードディスクケースが１つ必要です。

ケースにSSDをセットします。

HDDからSSDへクローニング（コピー）

ハードディスクからSSDに換装する際、ハードディスクと同じ容量以上のSDDを使用すると、割とすんなりと移行出来ます。Transcendの公式のツールで大丈夫です。

今回はHDD 500GBからSSD 480GBだったので、縮小対応のクローニングツールを使いました。 多分、480GB – 500GB の次は1TBになるので、SSDの選定もなかなか難しいですね。コピー自体は３０分から１時間程度あれば完了します。

コピーしたSSDをHDDと入れ替えます

裏面のネジを外していきます。まずは中央のメモリ部分から。ここの３箇所のネジもはずします。その後、裏面ネジを全て外します。

全部で２種類のネジが使われていましたので、外した箇所のネジを間違わないようにしましょう。

機種やメーカーによって内部にたどり着く方法が異なるので慎重に作業を行います。dynabook RX73/TREは裏面のネジのみで内部にアクセスできました。素晴らしい。

裏面ケースを元どおりに組み立てます。ネジ、間違わないように。

メモリも１枚増設します。同じ種類のメモリを購入して使用します。

換装後

換装作業が完了したら、パソコンの電源を入れてみます。

正常にOSが起動して、メモリも認識されている事を確認しました。

無事、メモリとハードディスクのスコアが上がりました！

まとめ

今回、東芝 dynabook RX73/TRE のSSD換装で、普段使い用途なら問題ないレベルになりました。

５年前くらいのPCだと、SSD換装で速くなるのでおすすめです。それ以前のPCだとOSサポートも切れているはずなので、SSD交換とOS変更（Ubuntu）を行った方が良いと思います。

これまで、Apple、Dell、NEC、富士通、東芝のPCのチューニング・SSD換装などを行なって来ました。パソコンが遅くなったなあという方は、ぜひご相談ください。

タンタン

兄ちゃん、また何か届いたよ

ふーちゃん

今回は薄っぺらいから、猫エサじゃないね。

それは猫エサじゃないよ。SSDだよ。

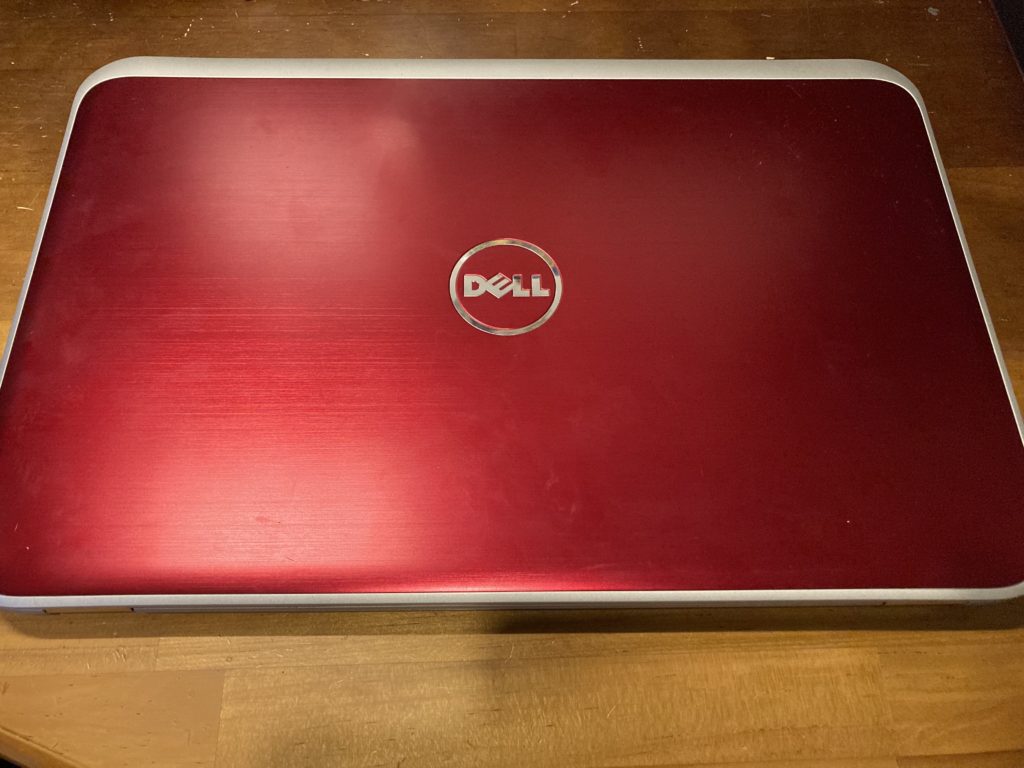

前回、デルアンバサダーになって、Inspiron 15Z (5523)からInspiron 15 3000に移行したというお話をしました。今回は、その余ったPCをどうしたのか？という話になります。

みなさんパソコンを乗り換えた際はどうしてますか？捨てるにはちょっと勿体ないですよね。

という事で、WindowsからUbuntu 20.04 LTSに変更して、延命したいと思います。

Ubuntu 20.04 LTSは2025年4月までサポートされるので安心ですね。

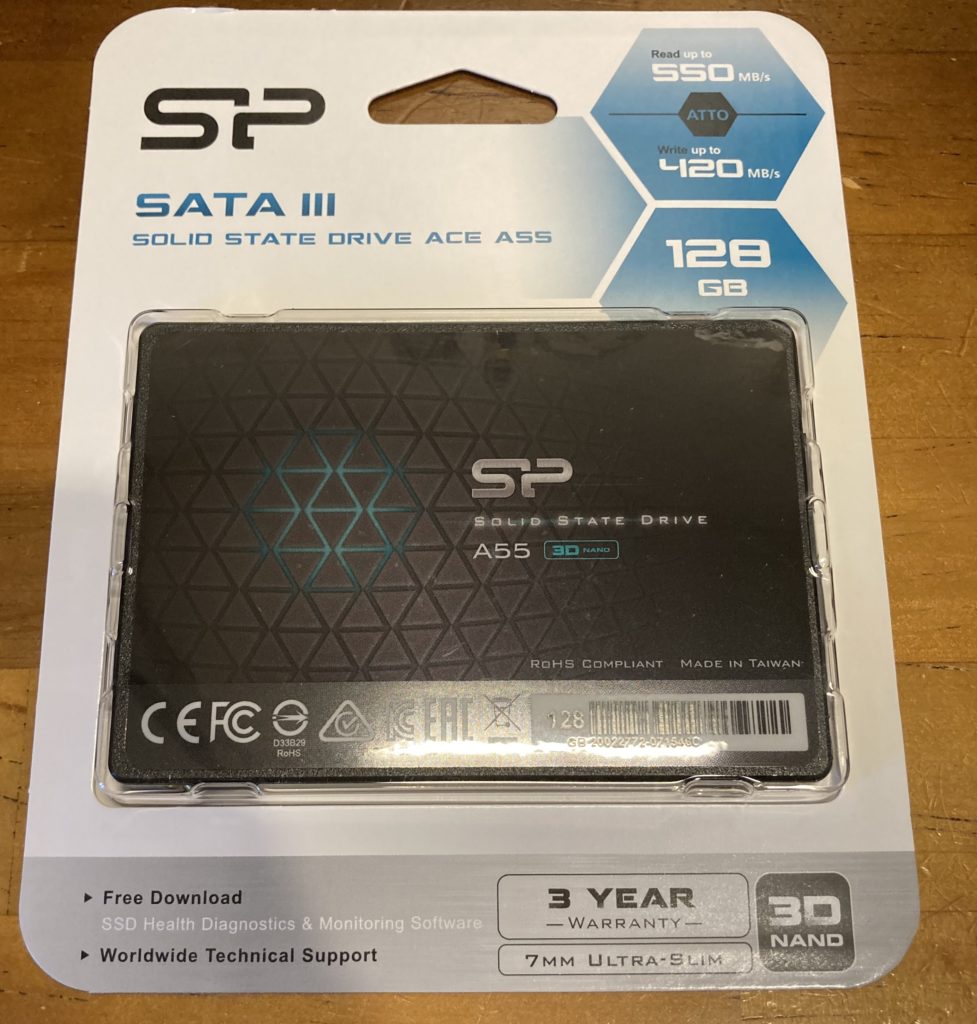

SSDは安い製品を選択しました。

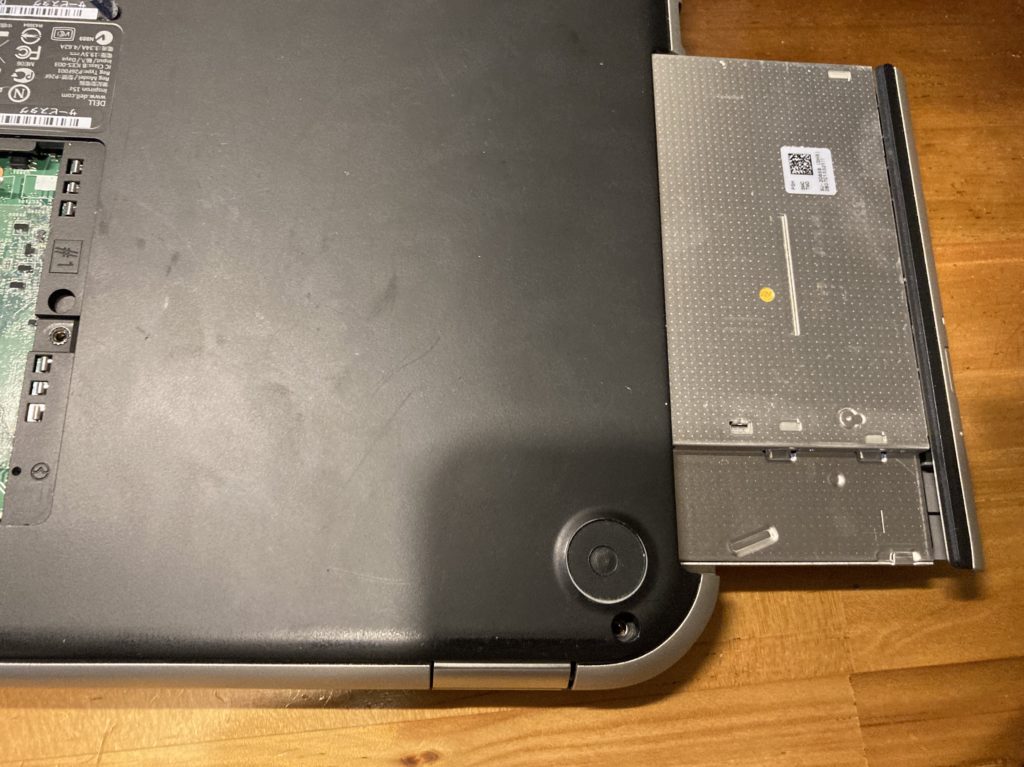

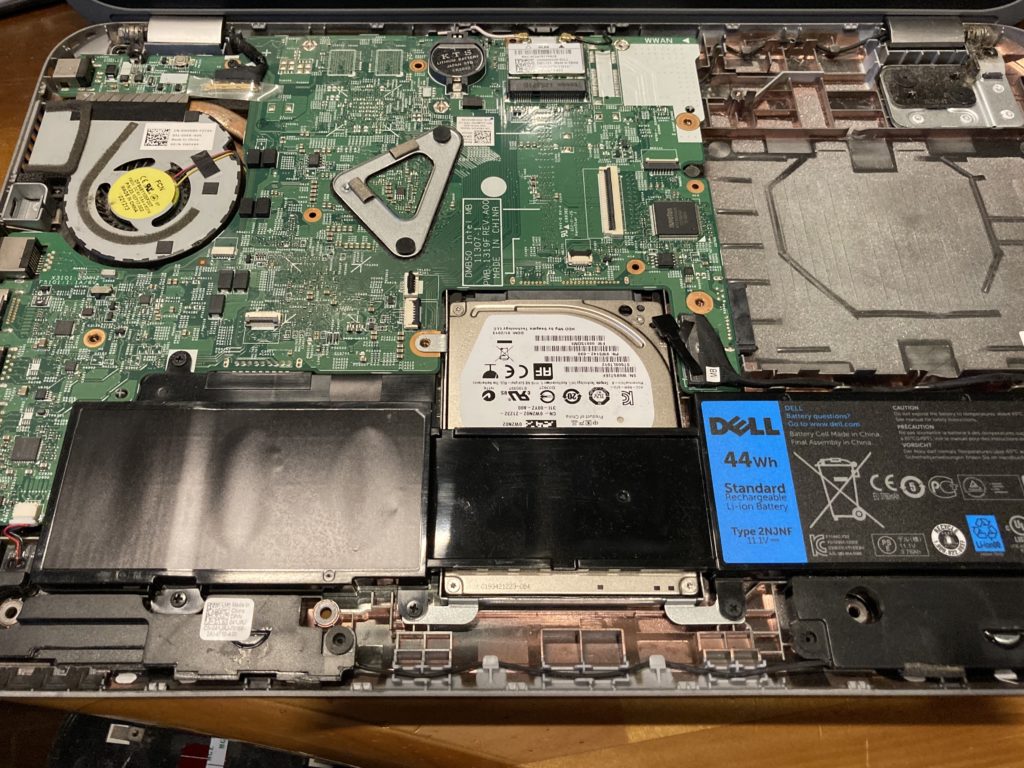

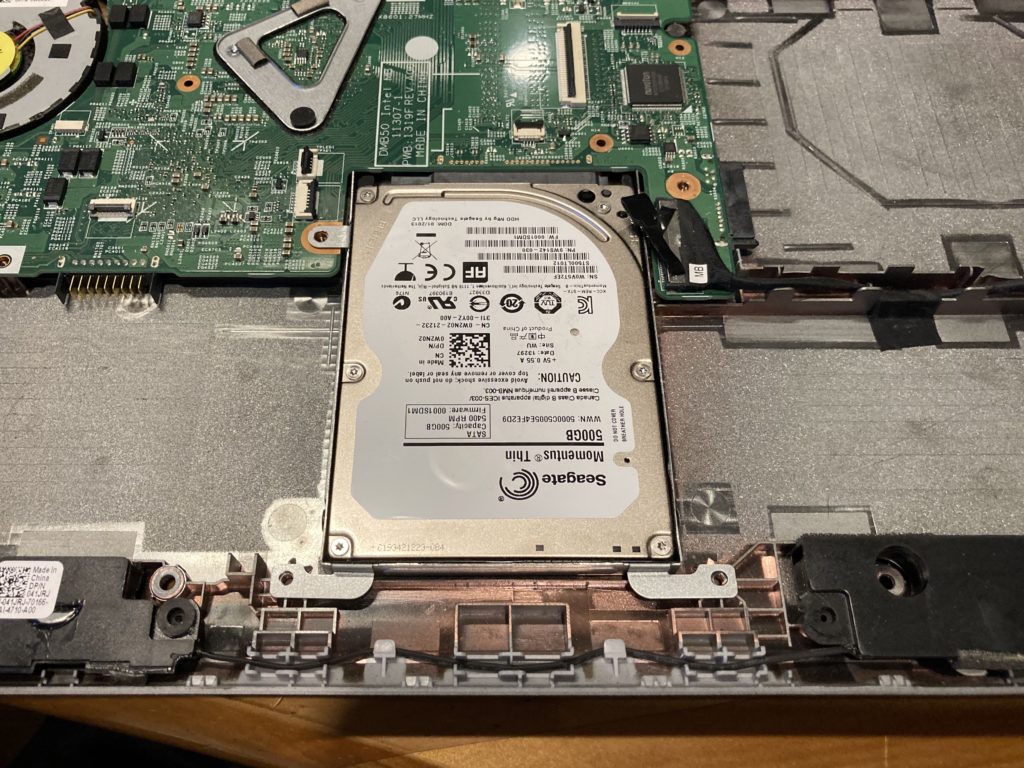

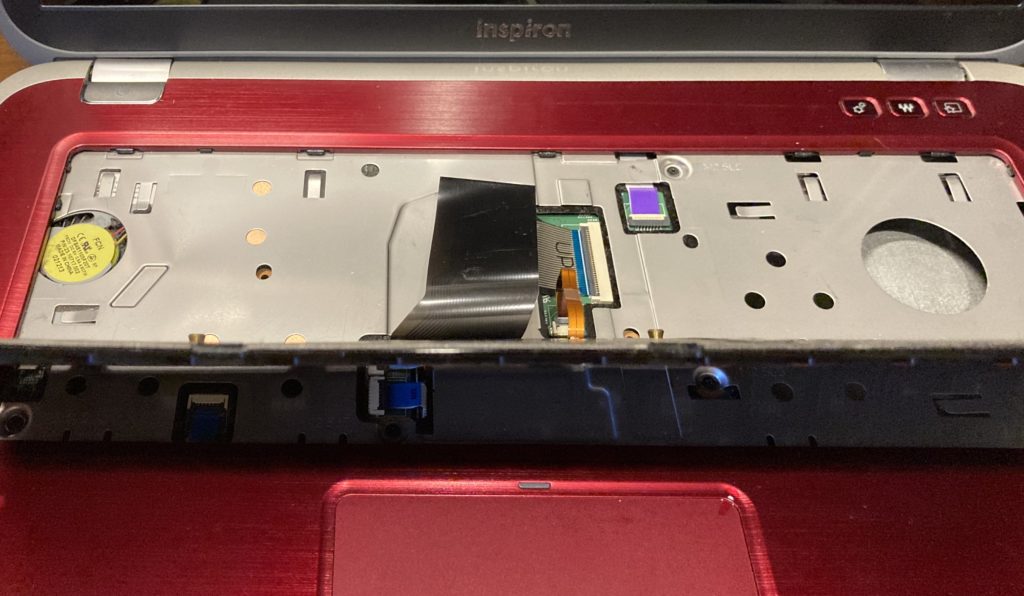

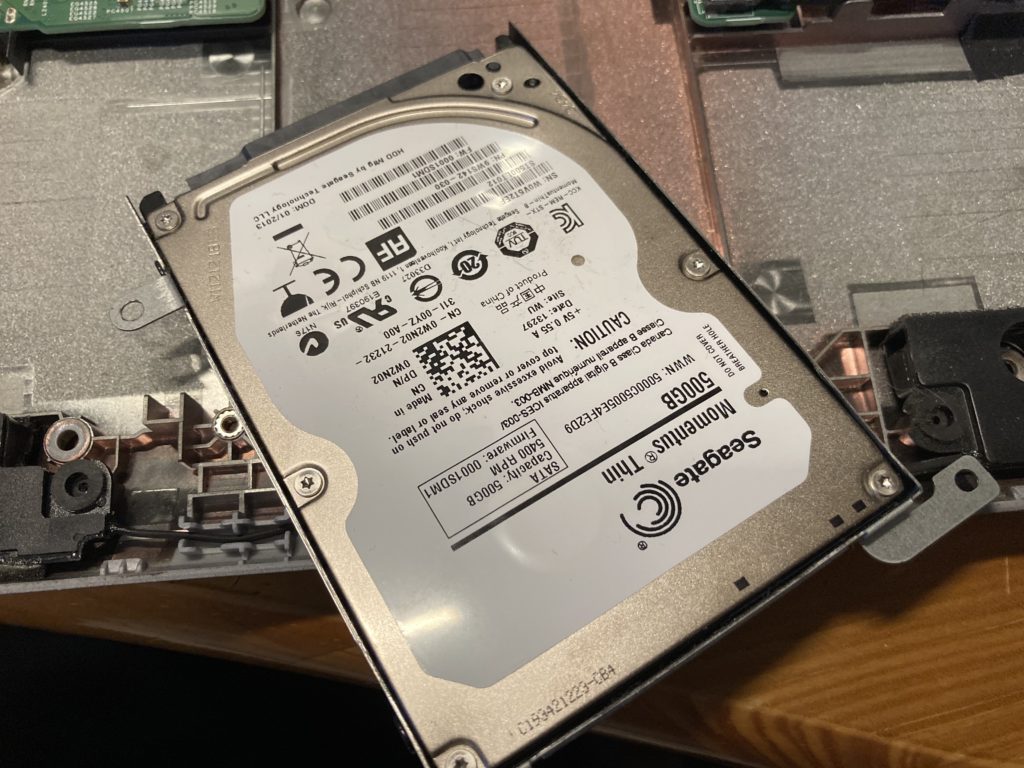

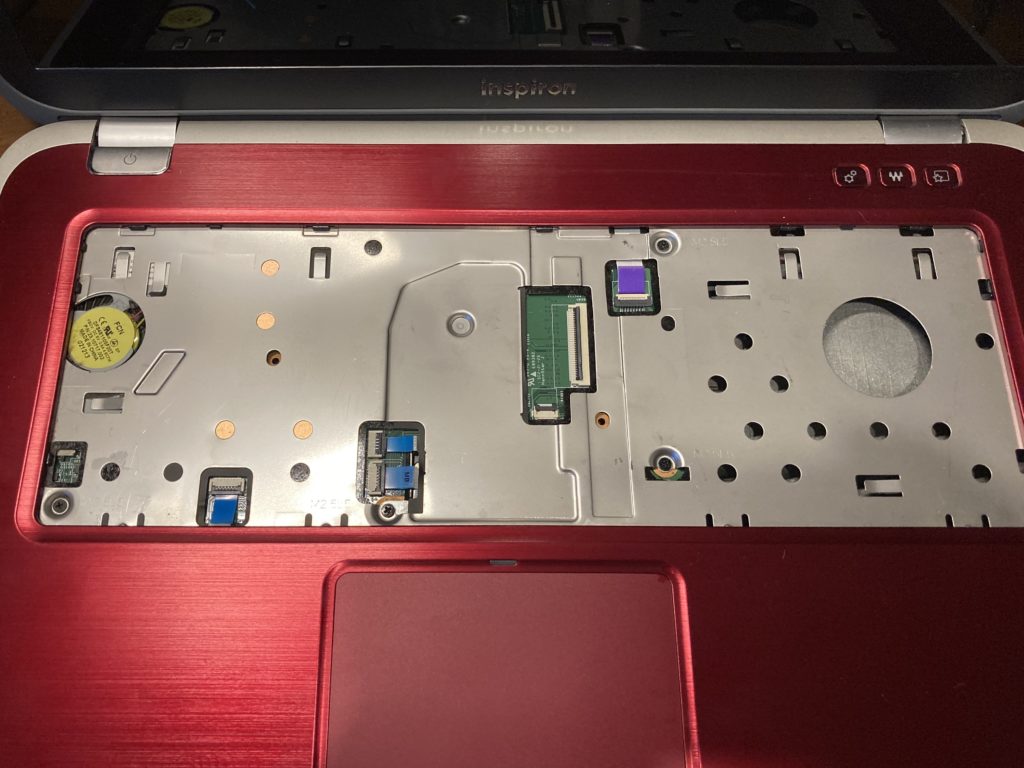

それでは、ガシガシと分解していきます。精密ドライバが必要です。ピンセットもあると助かります。ネジはほぼ同一規格のようですが無くさないようにしましょう。あと、あれれ余ったぞ。みたいにならないように、ネジの位置は覚えておきましょう。

SSD換装後の写真を撮り忘れていました。

SSD換装後は分解した逆の手順で組み立てます。ネジを無くさないように。余らせないように注意しましょう。

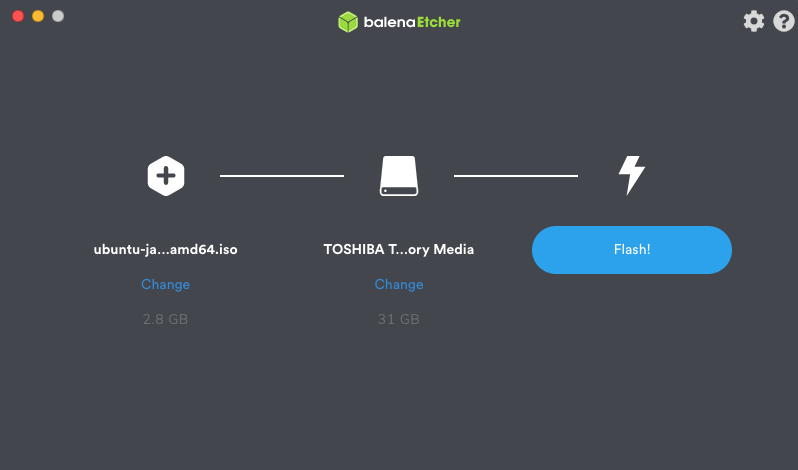

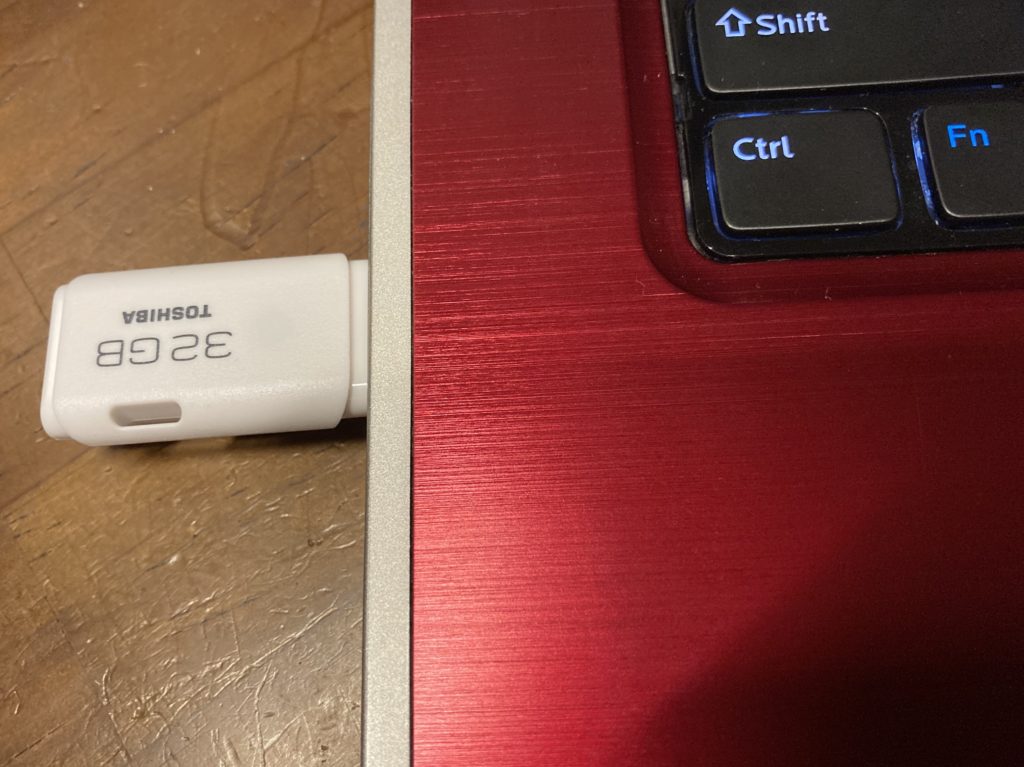

Ubuntuは以下のサイトからダウンロードしました。MacからはbalenaEtcherでインストールUSBを作成しました。

Ubuntu 20.04 LTS 日本語 Remix リリース

Ubuntu 20.04 LTS 日本語 Remix リリース | Ubuntu Japanese Team

www.ubuntulinux.jp

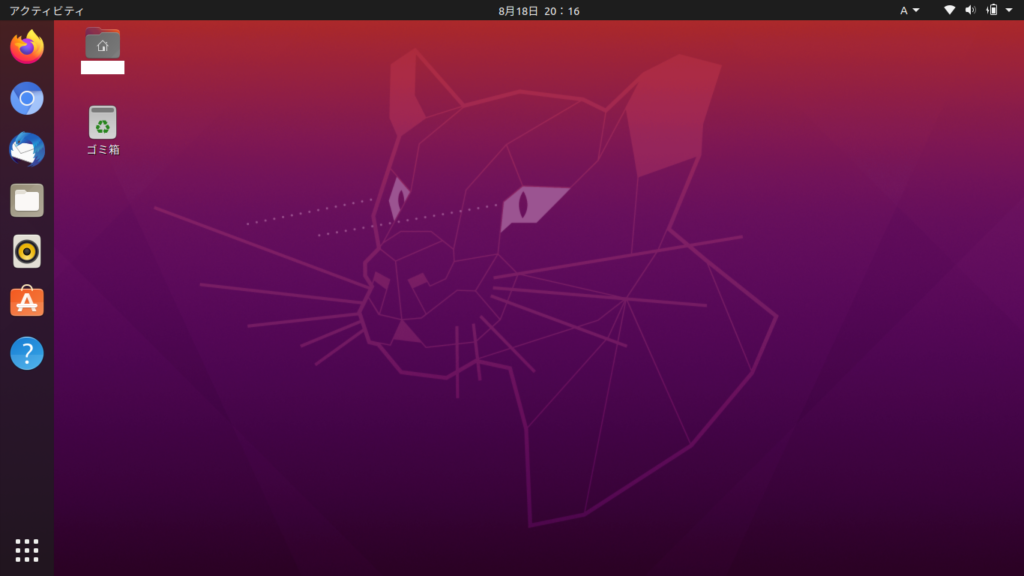

起動後は以下の設定を行いました。

体感速度的にも速くなったと思います。SSD換装は安くて効果があるのでおすすめですが、分解の際は十分に注意して、無理だなあって思ったら諦める事も大事です。使用していないノートPCがあれば試してみてください。
